¿Qué es el cable metálico de la regla 3 6?

La máquina prensadora hidráulica de cables metálicos (bastidor de cesta) GT-1350 es una solución de estampado de alta capacidad diseñada para diámetros de cables metálicos de hasta 66 mm en operaciones de prensado múltiple , capaz de soportar una presión máxima de trabajo de 56MPa y accionado por una unidad de potencia hidráulica de dos etapas de 11 kilovatios. Si necesita una máquina que combine la resistencia estructural del marco de la canasta, la certificación CE y la compatibilidad con los juegos de troqueles GT-500T, esta unidad lo cumple en todos los frentes.

Entendiendo el Regla 3-6 en cable metálico Este es un contexto esencial para seleccionar el equipo de engarzado adecuado. La regla 3-6 establece que un cable debe retirarse del servicio cuando Se encuentran 3 o más cables rotos en un hilo dentro de una longitud de tendido de cuerda, o 6 o más cables rotos están distribuidos en múltiples hilos dentro de una longitud de tendido. Este estándar ampliamente citado (adoptado por ASME B30.2 y códigos similares) subraya por qué es importante un engarzado preciso y confiable: una terminación mal estampada puede acelerar la fatiga del cable y provocar fallas prematuras. El GT-1350 está diseñado para garantizar terminaciones que preserven la integridad del cable a largo plazo.

A continuación, este artículo cubre las especificaciones técnicas de la máquina, la tabla de tamaños de matrices de engarzado, la selección de juegos de matrices, las mejores prácticas operativas, los datos de rendimiento de la industria y las preguntas comunes. Todos los datos presentados provienen de la documentación del fabricante y de estándares industriales ampliamente aceptados.

Especificaciones técnicas del GT-1350 de un vistazo

La máquina prensadora de cables hidráulicos GT-1350 (bastidor de cesta) es fabricada por Jiangsu Xingtai Hidráulico Manufacturing Co., Ltd. a partir de una cuerpo de máquina monobloque , una elección de diseño que elimina las costuras de soldadura y las uniones atornilladas en zonas de alta tensión, lo que contribuye directamente a una vida útil más larga y a intervalos de mantenimiento reducidos. Los troqueles de estampado están forjados con acero de aleación de alta resistencia y cuentan con un diseño de molde redondo con posicionamiento automático, lo que hace que los cambios de troquel sean rápidos y repetibles.

el sistema de suministro de aceite de bomba de doble presión permite que el pistón descienda rápidamente durante la fase de aproximación y luego cambie automáticamente a una carrera lenta de alta presión para la fase de estampado real. Este comportamiento de dos etapas protege tanto el juego de troqueles como la pieza de trabajo y, al mismo tiempo, reduce significativamente el tiempo del ciclo en comparación con los sistemas de una sola etapa. El pistón también se puede detener en cualquier posición durante el recorrido, lo cual es esencial al ajustar las dimensiones del ojo o del bucle sobre la marcha.

Diagrama isométrico 3D GT-1350 con etiquetas de componentes clave

el SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

el diagram highlights the arquitectura del marco de la cesta , que proporciona una rigidez lateral superior en comparación con los diseños de marco C o marco H convencionales. Los bloques de troquel superior e inferior integrados se asientan directamente en cavidades mecanizadas con precisión, lo que garantiza una alineación repetible del troquel a lo largo de miles de ciclos. El panel de control independiente alberga todas las interfaces del operador, incluido el manómetro, las luces indicadoras y los interruptores de la válvula hidráulica principal, manteniendo los componentes de alto voltaje alejados de la zona de trabajo.

Tabla de tamaños de matrices de engarzado para GT-1350

Seleccionando el correcto juego de matrices de prensado es el factor más crítico para lograr una terminación que cumpla con las capacidades de carga y los requisitos de acabado superficial. La GT-1350 acepta matrices compatibles tanto con sus propias dimensiones de bolsillo de matriz como, por diseño, con las matrices más pequeñas de la prensa GT-500T. Esta compatibilidad cruzada reduce la inversión total en herramientas para los talleres que operan varias máquinas. La siguiente tabla de tamaños de matrices de engarce es una referencia representativa; Siempre verifique con la hoja de especificaciones de estampado del fabricante de la manga antes de la producción.

el número de prensas necesarias aumenta con el diámetro del manguito porque cada prensa gira el manguito en un incremento angular fijo para lograr una compresión radial uniforme. Saltarse pasos de prensa o detenerse ante un conteo de prensa insuficiente es una causa principal de despidos inconsistentes. La guía manual GT-1350 recomienda a los operadores medir el diámetro exterior de la manga terminada después de cada ciclo de prensado completo utilizando un micrómetro calibrado para confirmar la conformidad dimensional antes de soltar la eslinga para su servicio.

el bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Máquina hidráulica para estampar cables: cómo funciona el sistema de doble presión

el GT-1350's hydraulic circuit relies on a disposición de bomba de dos etapas que se ha convertido en un referente en el sector de las máquinas prensadoras de cables. Durante la carrera de aproximación, la bomba entrega un alto flujo a baja presión para que el pistón descienda rápidamente hasta la pieza de trabajo sin perder tiempo. Una vez que se detecta el contacto (mediante un aumento de contrapresión hidráulica), el circuito cambia automáticamente a un modo de alta presión y bajo flujo para ejecutar el estampado. Esta transición es fluida y no requiere la intervención del operador.

el sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

el pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Aplicaciones industriales y puntos de referencia de rendimiento

el GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Industria de cables metálicos: Producción de eslingas preinstaladas, conjuntos de guardacabos y bridas de varias patas en grandes volúmenes.
• Minería y metalurgia: Cables de elevación y cables guía de ejes en operaciones mineras subterráneas y de superficie que requieren terminaciones MBL (carga mínima de rotura) verificadas.
• Operaciones portuarias y portuarias: Líneas de amarre, colgantes de remolque y conjuntos de polipasto principal de grúas en terminales de contenedores y carga a granel.
• Ferrocarril y electricidad: Sistemas de tensión catenaria y conjuntos de líneas aéreas donde la consistencia dimensional de la terminación se especifica con tolerancias estrictas.
• Costa afuera y construcción: Tirantes, sistemas de amarre y elementos tensores estructurales en trabajos de puentes y plataformas marinas.

el radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Máxima presión de trabajo y durabilidad Puntuación en la parte superior de la gama debido a la construcción de la carrocería de un solo bloque y a los componentes estampados de aleación de acero. Las calificaciones de compatibilidad y seguridad de los troqueles también son altas, impulsadas por la certificación CE, la compatibilidad cruzada con los troqueles GT-500T y el alivio de presión incorporado de la máquina. La velocidad del ciclo se ubica ligeramente por debajo del máximo porque la velocidad de retorno del pistón (10 mm/seg) se rige por requisitos de descompresión segura, lo cual es un compromiso de diseño deliberado para la seguridad del operador y la longevidad del troquel.

Selección y mantenimiento del juego de matrices de engarzado

A juego de matrices de prensado para el GT-1350 debe coincidir con el diámetro nominal del cable y el tipo de manguito (manguito ovalado, manguito redondo o casquillo en forma de cuña). Los juegos de troqueles ovalados producen una sección transversal hexagonal u ovalada en el manguito terminado y se prefieren para la mayoría de las aplicaciones de eslingas porque brindan una referencia de inspección visual. Los juegos de matrices redondas se utilizan cuando se requiere uniformidad dimensional en todos los planos radiales, como para la preparación de casquillos roscados o conjuntos de ojo de amarre de precisión.

Protocolo de mantenimiento del juego de troqueles

1. Inspeccione las superficies del troquel en busca de grietas, astillas o irritaciones después de cada 200 ciclos de estampado utilizando una lupa de 10x o una inspección con penetrante del troquel.
2. Aplique una fina película de lubricante antiagarrotamiento o estampado a las superficies de contacto del troquel antes de cada cambio para reducir la fricción y evitar la soldadura en frío de las mitades del troquel.
3. Verifique la dimensión de cierre del troquel utilizando un bloque patrón calibrado colocado al comienzo de cada ejecución de producción; Las dimensiones fuera del rango de tolerancia indican desgaste de la matriz y el juego debe reemplazarse.
4. Guarde los troqueles en estuches acolchados cuando no esté en uso; Nunca apile matrices sin protección, ya que el daño por impacto a la superficie de la cavidad se traduce directamente en defectos en la superficie de la manga.
5. Registre el recuento de ciclos de cada juego de troqueles en un registro de mantenimiento; Xingtai Hydraulic recomienda reemplazar las matrices cuando la dimensión de cierre se desvía más de 0,3 mm del valor nominal.

el GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

el bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

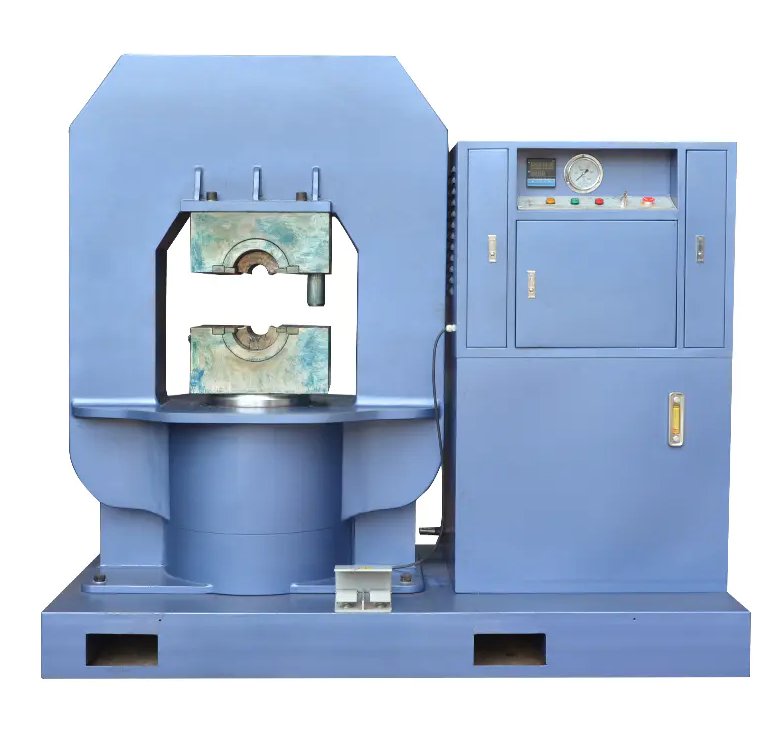

Imagen del producto GT-1350

el GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive cuerpo del marco de la cesta , fresado a partir de un único bloque de acero, es visible en el centro. El gabinete de control separado a la derecha alberga la unidad de potencia hidráulica de doble presión, el manómetro, el panel indicador y los interruptores de control principales. La máquina cuenta con la certificación CE y se ha exportado al Reino Unido, Australia, Países Bajos, Letonia, Malasia, Tailandia, India, Rusia, Botswana, Polonia y otros mercados.

Acerca de Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. fue fundada en 1992 y está ubicado en la ciudad de Taizhou, provincia de Jiangsu, China. La empresa se especializa en la fabricación de máquinas hidráulicas prensadoras de cables, máquinas de recocido y ahusado de cables, manguitos de aluminio y abrazaderas de elevación. Xingtai Hydraulic está equipado con instalaciones de producción avanzadas, sólidas capacidades técnicas, equipos de prueba autorizados y un sistema integral de gestión de calidad.

el swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Las máquinas hidráulicas de Xingtai se han exportado a numerosos países, incluidos el Reino Unido, Australia, Países Bajos, Letonia, Malasia, Tailandia, India, Rusia, Botswana, Polonia y otros. Guiado por la filosofía de "alta calidad, precio competitivo y compromiso duradero" La empresa se esfuerza por satisfacer las necesidades de los clientes y brindar el mejor servicio, dedicada a atender tanto a los clientes nuevos como a los existentes con el mismo nivel de excelencia.
