¿Qué es una máquina enrolladora de cables y cómo funciona?

¿Qué es una máquina laminadora de cables metálicos y cómo funciona?

A máquina laminadora de cables , también llamada máquina enrolladora de cables metálicos o máquina enrolladora de cables metálicos, es un equipo industrial construido para enrollar, guiar y empaquetar cables metálicos, cables de acero o productos metálicos flexibles similares en un carrete o tambor de manera uniforme y con tensión controlada. La máquina hace girar un carrete de recogida mientras un sistema de guía transversal mueve el cable hacia adelante y hacia atrás a lo largo del ancho del tambor, de modo que cada vuelta de cable quede ordenadamente al lado de la última en lugar de apilarse o cruzarse sobre sí misma. Esta respuesta básica cubre la función principal del equipo y las secciones siguientes explican con más detalle el principio de funcionamiento, la estructura, el rango de capacidad, las opciones de automatización y las aplicaciones típicas.

En términos prácticos, una máquina de cable de alambre de este tipo se coloca al final de una línea de producción, justo después de las estaciones de cierre de cordones, galvanizado o lubricación, donde se debe recoger el cable terminado sin torceduras ni daños en la superficie. Debido a que el cable metálico es un producto tendido helicoidalmente hecho de múltiples alambres y torones, un enrollado desigual puede introducir tensión interna, aplanar los alambres externos o acortar la vida útil. Un diseño adecuado máquina de cuerda de acero Reduce estos riesgos manteniendo la tensión constante y colocyo cada envoltura en un paso controlado a lo largo del tambor.

Principio de funcionamiento de una máquina enrolladora y enrolladora de cables metálicos

El principio de funcionamiento de una máquina enrolladora de cables se puede dividir en cuatro acciones coordinadas. Primero, el motor de accionamiento hace girar el carrete de recogida a una velocidad que coincide con la velocidad de la línea del cable entrante. En segundo lugar, un mecanismo de viento transversal o nivelado, generalmente montado en un riel guía encima o al lado del carrete, mueve un conjunto de rodillo guía hacia la izquierda y hacia la derecha en sincronía con la rotación del carrete, de modo que la cuerda se tiende uniformemente a lo largo del tambor en lugar de concentrarse en un solo punto. En tercer lugar, un dispositivo de control de tensión, que puede ser un freno de volante mecánico, un embrague neumático o un brazo oscilante servocontrolado, mantiene la cuerda bajo una fuerza de tracción constante mientras se enrolla, evitando que las bobinas se suelten durante el transporte. Cuarto, un sistema de control, que va desde un simple panel de interruptores manuales hasta un controlador lógico programable, coordina la velocidad del motor, la posición transversal y la retroalimentación de tensión para que todo el ciclo se ejecute sin la intervención del operador en cada envoltura.

En muchos máquina laminadora industrial de cables metálicos En los modelos, el carrete en sí está montado en un marco inclinable o giratorio, lo que permite inclinar un carrete completo para facilitar el flejado y la extracción, y luego regresarlo a la posición de bobinado horizontal para el siguiente ciclo. Los rodillos guía colocados antes de la unidad transversal ayudan a enderezar el cable entrante y eliminar torceduras menores, lo que protege aún más la máquina de cable metálico y el producto del desgaste innecesario.

El diseño isométrico anterior ilustra las seis zonas funcionales que se encuentran en la mayoría de los equipos de bobinado y bobinado de este tipo. El riel guía transversal, etiquetado como uno, lleva el conjunto del rodillo guía, etiquetado como dos, a lo ancho del carrete para que el cable entrante se coloque en un paso controlado. El motor de accionamiento, etiquetado con el número tres, está montado en la base y se conecta a través de una caja de cambios al eje del carrete para proporcionar un par de rotación constante. El carrete o tambor de bobinado, etiquetado con el número cuatro, sostiene el cable de acero terminado y generalmente se sostiene sobre un marco soldado pesado para soportar el peso combinado del cable y el carrete. La rueda de control de tensión, etiquetada con el número cinco, permite que un operador o un sistema servo ajuste la fuerza de frenado para que la cuerda permanezca tensa sin sobrecargarse. El marco de la base, etiquetado como seis, está fabricado con acero estructural y ancla todo el conjunto al piso para reducir la vibración durante el bobinado a alta velocidad.

Estructura de la máquina y referencia del producto.

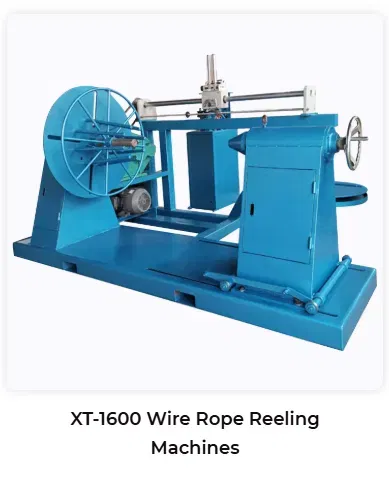

La siguiente fotografía muestra a un representante. máquina enrolladora de cable , modelo XT-1600, que refleja la disposición estructural descrita en el diagrama anterior. El conjunto del carrete en el lado izquierdo gira sobre un eje pesado sostenido por cojinetes de soporte, mientras que el riel transversal colocado sobre el carrete guía el cable de manera uniforme a través de la cara del tambor durante el bobinado. El motor de accionamiento está montado en la parte baja del bastidor para mantener el centro de gravedad cerca del suelo, lo que ayuda a que la máquina permanezca estable mientras manipula bobinas pesadas de cable de acero. En el lado derecho, una rueda manual conectada a un disco de fricción permite un ajuste fino de la tensión trasera, lo que resulta especialmente útil al enrollar cuerdas de diferentes diámetros o rigidez. El marco de base es una estructura de acero fabricada única en lugar de un conjunto atornillado de piezas separadas, que respalda la integridad estructural a largo plazo bajo ciclos de carga repetidos.

Máquina enrolladora de cable metálico XT-1600, mostrada con conjunto de carrete, riel transversal, motor de accionamiento y rueda de control de tensión

Esta configuración es ampliamente representativa de los equipos utilizados para máquina automática de bobinado de alambre and máquina automática de bobinado de alambre tareas en las plantas de fabricación de cables, cables y cuerdas metálicas. Debido a que el carrete se asienta sobre un marco abierto en lugar de en una carcasa cerrada, el personal de mantenimiento tiene acceso directo a los cojinetes, la cadena o correa de transmisión y el mecanismo transversal, lo que simplifica la inspección de rutina. El diseño también permite que un montacargas o una grúa puente se acerque directamente al carrete para cargar y descargar bobinas terminadas, lo cual es importante en instalaciones que mueven grandes volúmenes de cable a través de la estación de bobinado en cada turno.

Proceso de formación y bobinado de cables metálicos

El proceso de enrollado en un típico máquina para fabricar cables metálicos La línea sigue una secuencia repetible desde la entrada del cable en bruto hasta la bobina terminada y empaquetada. Comprender cada paso ayuda a explicar por qué la tensión constante y la alineación de las guías son tan importantes para la calidad del producto final.

1. El cable llega desde la línea de cierre o trenzado y pasa a través de rodillos enderezadores que eliminan curvaturas menores.
2. El cable ingresa a la unidad de control de tensión, donde la fuerza de frenado se ajusta según el diámetro y la construcción del cable.
3. La guía transversal posiciona la cuerda en el punto inicial de la bobina vacía y comienza el primer enrollado.
4. El motor del carrete y el motor transversal funcionan juntos, de modo que cada envoltura se coloca junto a la anterior sin espacios ni superposiciones.
5. Cuando se completa una capa, la dirección transversal se invierte automáticamente y el bobinado continúa en la siguiente capa.
6. Una vez que se alcanza la longitud objetivo o la capacidad del carrete, la máquina se detiene, se asegura el extremo del cable y la bobina terminada se prepara para flejar y transportar.

En las máquinas semiautomáticas, un operador supervisa este ciclo y activa manualmente los pasos de parada y corte del cable. En mas avanzado máquina formadora de cables hidráulicos y líneas controladas por PLC, los sensores rastrean la longitud del cable y el recuento de capas automáticamente, lo que reduce la cantidad de atención manual necesaria durante tiradas de producción largas.

Capacidad de producción y compatibilidad de materiales

Los equipos de bobinado y bobinado de esta categoría generalmente están diseñados en función del diámetro y peso del cable que se manipula. Dependiendo del modelo y la configuración, las máquinas se agrupan comúnmente en clases de servicio liviano, mediano y pesado, que corresponden a diferentes tamaños de carrete, potencia del motor y resistencia del marco. El siguiente cuadro presenta una clasificación típica utilizada en todo el mundo. Línea de producción de cables industriales. segmento, basado en especificaciones de equipos comunes en lugar de un único resultado de prueba certificado.

Este gráfico de barras agrupa los equipos en tres clases generales según el diámetro máximo del cable metálico para el que cada uno está construido normalmente. Las máquinas de uso liviano se especifican comúnmente para diámetros de hasta veinte milímetros y a menudo se usan para productos de cables y cuerdas más pequeños en la fabricación general. Las máquinas de servicio mediano extienden ese rango a aproximadamente treinta y cinco milímetros y con frecuencia se seleccionan para construcción estándar y cuerdas de aparejo. Las máquinas de servicio pesado se construyen con marcos reforzados y transmisiones de mayor torque para manejar diámetros cercanos a los cincuenta milímetros, lo que cumple con los requisitos de elevación a gran escala, minería y cuerdas marinas. La cifra exacta para cualquier máquina específica depende de la potencia del motor, el tamaño del carrete y el diseño del bastidor, por lo que esta tabla debe leerse como una referencia general en lugar de una especificación fija para cada modelo. La compatibilidad de materiales entre estas clases generalmente incluye alambre de acero al carbono, alambre de acero galvanizado, varios alambres de acero aleado y cables de acero inoxidable, ya que el mecanismo de bobinado en sí funciona principalmente con el diámetro y la rigidez del cable en lugar del grado de acero específico.

Sistema de control y nivel de automatización

moderno máquina automática de bobinado de alambre Los sistemas generalmente se ofrecen en configuraciones semiautomáticas y completamente automáticas. En una configuración semiautomática, el operador ajusta la tensión e inicia el ciclo, mientras que el recorrido y la sincronización de velocidad se ejecutan automáticamente. En una configuración completamente automática, un controlador lógico programable gestiona el conteo de la longitud del cable, los cambios de capa, la retroalimentación de tensión y las condiciones de parada, lo que reduce el nivel de atención del operador requerido durante la producción continua. El cuadro de radar a continuación resume las características generales de rendimiento asociadas con equipos bien diseñados en esta categoría, presentadas en una escala relativa simple para ilustración en lugar de como resultados de una prueba comparativa formal.

El gráfico de radar traza seis características generales que los compradores comúnmente evalúan al revisar los equipos de bobinado y bobinado, incluido el nivel de automatización, la precisión del control, la durabilidad estructural, la flexibilidad de capacidad, la simplicidad del mantenimiento e incluso la calidad del bobinado de las capas. El nivel de automatización refleja qué parte del ciclo de bobinado se ejecuta sin entrada manual una vez que comienza el proceso. La precisión del control se relaciona con la precisión con la que los sistemas de tensión y recorrido responden a los cambios en el diámetro o la velocidad del cable. La durabilidad estructural refleja el diseño del marco y los componentes destinados a soportar cargas pesadas repetidas a lo largo del tiempo. La flexibilidad de capacidad indica qué tan bien una sola máquina puede manejar una variedad de diámetros de cable y tamaños de carrete en lugar de un solo producto fijo. La simplicidad del mantenimiento y la calidad uniforme del bobinado de las capas se relacionan con la facilidad con la que se puede inspeccionar, ajustar y mantener el equipo en buen estado de funcionamiento durante el uso regular. Estas seis dimensiones se presentan juntas para brindar a los lectores un marco general para evaluar equipos en lugar de asignar una puntuación numérica precisa a una sola máquina.

Industrias de aplicación para equipos de bobinado de cables metálicos

Las máquinas enrolladoras y enrolladoras de cables metálicos se utilizan dondequiera que sea necesario enrollar cables, cables o productos de acero flexibles terminados en un carrete para su almacenamiento, transporte o uso directo. Las industrias de aplicaciones comunes incluyen la construcción, donde se utiliza cuerda en grúas, polipastos y sistemas de andamios, minería, donde la cuerda maneja cargas pesadas en pozos y sistemas de transporte, marina y transporte marítimo, donde la cuerda de amarre y aparejo debe enrollarse sin introducir torsión, y operaciones generales de elevación y aparejo en plantas de fabricación. Según un informe de investigación de mercado publicado por Persistence Market Research, la construcción representa el segmento de aplicación líder para cables de acero, contribuyendo con más del treinta y nueve por ciento de los ingresos del mercado en 2025, y la participación restante distribuida en minería, marina, petróleo y gas, y otros usos industriales y relacionados con grúas.

El gráfico de anillos anterior resume la distribución de esta aplicación en forma visual. El segmento de la construcción constituye el mayor porcentaje, impulsado por la demanda continua de grúas, ascensores y equipos de manipulación de materiales en obras de construcción e infraestructura. La participación restante combinada refleja la amplia gama de otros sectores que dependen de cables de acero adecuadamente enrollados, incluidos los sistemas de transporte y pozos mineros, las operaciones de amarre y remolque marítimo, la perforación y elevación de petróleo y gas, y el uso de grúas industriales en general. Debido a que estos sectores de uso final tienen diferentes ciclos de trabajo y condiciones ambientales, muchas plantas operan más de un tipo de máquina enrolladora y enrolladora para cumplir con los requisitos de diámetro, recubrimiento y empaque del cable para cada mercado al que atienden. Esta distribución también explica por qué proveedor de equipos de enrollado de cuerdas de alta resistencia Las operaciones a menudo mantienen una variedad de tamaños de carrete en lugar de una única configuración fija, ya que los requisitos de los clientes varían significativamente entre cables de grado de construcción y cables marinos o de minería especializados.

Máquina enrolladora de cables frente a máquina torsionadora: ¿cuál es la diferencia?

Una máquina enrolladora o enrolladora de cables y una máquina torsionadora de cables sirven para diferentes etapas del proceso de fabricación, y comprender la distinción ayuda a los ingenieros y compradores a seleccionar el equipo correcto para una línea de producción determinada. Una máquina torsionadora, a veces llamada máquina de trenzado o cierre, forma el cable en sí torciendo alambres individuales en hebras y luego retorciendo esas hebras alrededor de un núcleo. Una máquina enrolladora o enrolladora funciona después de que el cable ya está formado y su función es enrollar el cable terminado en un carrete o tambor para su almacenamiento y envío.

en un integrado línea de fabricación de cables metálicos , estos dos tipos de máquinas suelen estar conectados mediante procesos intermedios como galvanizado, lubricación o inspección, por lo que el cable retorcido viaja desde la máquina de cierre a través de estas estaciones antes de llegar a la etapa final de bobinado y bobinado. La selección de la máquina enrolladora o enrolladora correcta para el final de la línea depende principalmente del rango de diámetro, el peso y el formato de empaque necesarios para la cuerda terminada, más que del método de torsión utilizado anteriormente en el proceso.

Perspectivas de crecimiento de la industria de cables metálicos y equipos relacionados

La demanda de equipos de manipulación de cables metálicos, incluidas máquinas enrolladoras y devanadoras, tiende a seguir el crecimiento general del propio mercado de cables metálicos, ya que cada metro de cable producido eventualmente necesita ser enrollado y empaquetado. Según un informe de MarketsandMarkets, se prevé que el mercado mundial de cables de acero crezca de aproximadamente diez coma cinco mil millones de dólares estadounidenses en 2025 a casi trece coma nueve mil millones de dólares estadounidenses para 2030, a una tasa de crecimiento anual compuesta de aproximadamente cinco coma ocho por ciento. El siguiente gráfico presenta una trayectoria de crecimiento ilustrativa calculada a partir de esta tasa reportada, mostrando cómo un mercado de este tamaño podría progresar año tras año si el crecimiento se mantiene estable durante todo el período.

Este gráfico de áreas muestra una línea ascendente constante desde poco más de diez mil millones de dólares en 2025 hasta casi catorce mil millones de dólares en 2030, en consonancia con la tasa de crecimiento anual compuesta informada por MarketsandMarkets para el mercado mundial de cables de acero. La pendiente gradual refleja una industria madura con una expansión consistente, más que explosiva, que es típica de los mercados relacionados con bienes de capital y infraestructura. Un crecimiento de este tipo generalmente se atribuye a la inversión continua en proyectos de construcción, infraestructura y minería en todo el mundo, junto con una demanda constante de reemplazo a medida que los cables existentes llegan al final de su vida útil. A medida que se expande la producción general de cables, la capacidad de bobinado y devanado al final de las líneas de fabricación debe expandirse junto con ella, lo que respalda la inversión continua en máquina automática de bobinado de alambre y equipos de manipulación relacionados. Los lectores deben tratar el gráfico como una tendencia ilustrativa derivada de una única tasa de crecimiento publicada en lugar de un pronóstico exacto año por año, ya que las cifras reales del mercado pueden variar según la región y la metodología de presentación de informes.

Guía de mantenimiento y vida útil del equipo

El mantenimiento de rutina juega un papel importante para mantener una máquina enrolladora de cables funcionando sin problemas durante su vida útil. Un programa de mantenimiento básico generalmente cubre la lubricación de cojinetes y componentes de transmisión, la inspección de los rodillos guía en busca de desgaste o desalineación y verificaciones periódicas del mecanismo de control de tensión para confirmar que aún responde con precisión en todo el rango de diámetro del cable que se espera que maneje la máquina.

• Verifique y lubrique los cojinetes del eje del carrete y los niveles de aceite de la caja de cambios de acuerdo con el programa del fabricante.
• Inspeccione los rodillos guía transversales y los rieles en busca de desgaste, ya que las superficies irregulares pueden causar un bobinado de capas inconsistente.
• Verifique periódicamente los ajustes de control de tensión, especialmente después de cambiar a un diámetro o material de cable diferente.
• Examine los gabinetes de control eléctrico y las conexiones de cableado para reducir el riesgo de tiempo de inactividad no planificado.
• Mantenga el marco de la base y el área de trabajo circundante libre de residuos que puedan interferir con la inclinación o rotación del carrete.

Las instalaciones que siguen una rutina de mantenimiento constante generalmente experimentan menos interrupciones no planificadas y pueden extender la vida útil práctica de sus máquina para fabricar cables metálicos equipo. Debido a que las máquinas bobinadoras funcionan continuamente durante los turnos de producción, incluso pequeñas desalineaciones en el sistema transversal pueden acumularse y convertirse en defectos visibles del bobinado con el tiempo, lo que hace que la inspección de rutina sea una parte importante de la gestión general del equipo en lugar de una tarea opcional.

Acerca de Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd fue fundada en 1992 y está ubicada en la ciudad de Taizhou, provincia de Jiangsu, China. La empresa se especializa en la fabricación de máquinas hidráulicas de prensado de cables, máquinas de recocido y ahusado de cables, manguitos de aluminio, abrazaderas de elevación y equipos relacionados para el manejo de cables, como las máquinas enrolladoras y devanadoras descritas en este artículo. Xingtai Hydraulic opera con instalaciones de producción, personal técnico, equipos de prueba y un sistema de gestión de calidad destinado a lograr una producción constante en toda su gama de equipos.

Los componentes de estampado utilizados en las máquinas hidráulicas Xingtai están forjados con acero de aleación de alta resistencia y el cuerpo de la máquina para su equipo de prensado está fabricado con un solo bloque de material para respaldar la integridad estructural y una larga vida útil. Los sistemas hidráulicos de la compañía utilizan una disposición de suministro de aceite de bomba de presión dual, que está diseñada para permitir un movimiento rápido hacia arriba y hacia abajo mientras se mantiene un proceso de prensado controlado, lo que contribuye a la calidad del prensado y la eficiencia de producción en sus líneas de productos hidráulicos.

Los equipos hidráulicos de Xingtai se han enviado a clientes en varios países, incluidos el Reino Unido, Australia, Países Bajos, Letonia, Malasia, Tailandia, India, Rusia, Botswana y Polonia, entre otros. La empresa trabaja con una filosofía centrada en la calidad constante, el posicionamiento competitivo y el compromiso a largo plazo con las relaciones con los clientes, y continúa sirviendo a clientes nuevos y existentes en toda su gama de equipos de manipulación y procesamiento de cables metálicos, incluidos máquina de cable de alambre supplier Relaciones construidas a lo largo de años de experiencia exportadora.

Preguntas frecuentes

P1: ¿Cuál es el propósito principal de una máquina laminadora de cables?
R1: Su objetivo principal es enrollar el cable terminado de manera uniforme en un carrete o tambor, utilizando la rotación coordinada del carrete, guía transversal y control de tensión para evitar enredos o capas desiguales.

P2: ¿En qué se diferencia una máquina enrolladora de cables de una máquina torsionadora?
R2: Una máquina enrolladora o enrolladora enrolla la cuerda ya formada en un carrete, mientras que una máquina torsionadora o cerradora forma la cuerda misma retorciendo alambres y hebras en una etapa anterior de la línea de producción.

P3: ¿Qué diámetros de cable metálico puede manejar normalmente este tipo de equipo?
R3: Dependiendo del modelo y la configuración, las máquinas de esta categoría se construyen comúnmente para diámetros que oscilan entre diez y cincuenta milímetros, y cubren aplicaciones de servicio liviano, mediano y pesado.

P4: ¿Qué materiales son compatibles con las máquinas bobinadoras de cables?
R4: Estas máquinas comúnmente manejan alambre de acero al carbono, alambre de acero galvanizado, varios alambres de acero aleado y cables de acero inoxidable, ya que el mecanismo de bobinado responde principalmente al diámetro y la rigidez.

P5: ¿Qué mantenimiento requiere una máquina enrolladora de cable?
R5: El mantenimiento de rutina generalmente incluye la lubricación de cojinetes y cajas de engranajes, inspección de rieles y rodillos guía, verificaciones periódicas del control de tensión y revisión periódica de los componentes de control eléctrico.
